摩托车铝轮毂粉末涂装生产工艺
发布:2019-8-28

1


摘要

结合摩托车铝轮毂的具体情况,根据产品结构,可以合理选择采用手工静电喷涂,手工静电喷涂自动静电喷涂或自动静电喷涂的方式涂装,目的是提高产品合格率和劳动效率。

而粉末涂装又是一个实践性很强的工作,是边实践、边体会、边总结,不断提高的过程,在实际工作中, 要注意不断总结和积累经验。

随着人们生活水平的日益提髙和市场竞争的日趋激烈、顾客的需求在不断变化从摩托车整车到零部件,从产量、质量到规格、款式、外观等方面均有很大提升。

铝轮毂表面的防护性和装饰性也在不断提高和变化,以适应上游企业和最终消费者的需求。

粉末涂料是一种新型的不含溶剂固体粉末状涂料,具有不用溶剂、无污染、节省能源和资源、减轻劳动强度和涂膜机械强度高等特点。

与传统的油漆工艺相比,粉末涂装具有高效、节能,污染少、涂料利用率高、涂膜性能好等特点。因此,粉末涂料在摩托车轮毂中的应用成为一大课题。

1、工艺流程

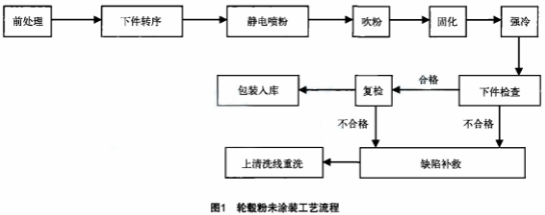

轮毂粉未涂装工艺流程如图1所示。


1.1 前处理

表面处理技术是涂装技术的重要组成部分,在整个工艺过程中,需要选用清洗剂、表面调整剂、磷化剂、钝化剂和氧化剂等多种精细化工产品。

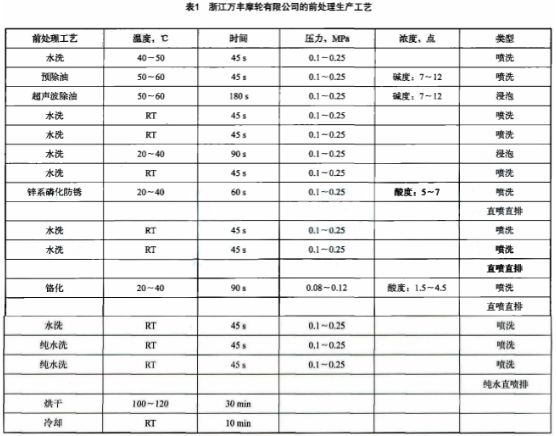

这些化工产品组成复杂、性能差异大,如果选用不当,或在使用中各槽液得不到很好的控制和管理,反而对涂层质量产生不利影响。前处理生产工艺如表1所示。

1.2 转序要求

检査所有准备喷粉产品的表面,如果表面有缺陷的应清理出来,修挫(如果表面有不平整的应补充修锉齐平、补腻子(铸件表面的气孔、缩孔、凹坑等缺陷应用腻子补平,腻子表面应砂光,且与铸件表面平齐),再重新上前处理线清洗。

1.3 粉末静电喷涂

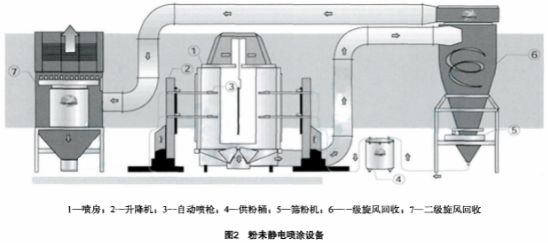

喷涂设备系统:粉未静电喷涂设备如图2所示。

a)喷枪的技术要求:粉末静电喷枪决定着粉末的喷涂方向,控制着沉积速度,控制着生成图案的尺寸、形状和喷涂密度,其作用是产生良好的电晕放电,使喷出的扮末尽可能的带电,均匀散布在工件的表面。

因此,要求喷枪需达到:粉末离子应得到最大的带电效果、适应不同的喷粉量、应有最大的安全系数。

b)供粉装置:粉末在流化桶内流化,然后由空气把粉末送往喷枪装置内,由粉末输送泵、粉末流化桶和储粉器组成。

c)供气系统:粉末喷涂对压缩空气质量有严格要求,含水量小于1.3g/m3,含油量小于10mg/m3,浙江万丰摩轮有限公司的空气入口装有油水分离器,使压缩空气可以得到保证。

d)喷粉室的要求:粉末喷涂过程中,粉末不能向车间和喷涂人员反喷,要保证工件在喷涂时粉末的方向和流动速度,喷粉室要便于清理、不容易引起粉末沉积,室内光线要充足。

e)粉末静电工艺参数的控制如下:

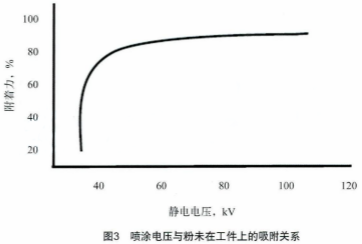

静电电压:1)喷涂电压大小会影响粉末在工件上的吸附量如图3所示, 电压增髙附着量增加;

但电压过高(大于90kV)粉末附着量反而会降低,静电电压一般控制在60~70kV,电压过高导致粉末反弹和边缘麻点,电压过低不能使粉末充分带电,上粉率低,涂层膜厚不均匀。

复杂工件的电压要适当降低(在工件凹陷处,由于静电屏蔽的作用,电压越高静电屏蔽作用越大,需降低电压喷涂)对二次喷涂的产品(返工),电压可适当调低至30~50kV。

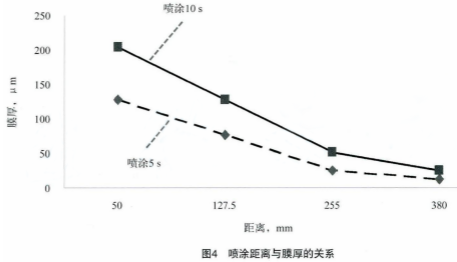

喷涂距离:喷涂距离的变化对膜厚的极限值影响特别敏感,在电压不变情况下,喷涂距离增加时膜厚减少;工件和喷枪距离过短,会产生电火花,喷涂距离与膜厚的关系如图4所示。


流化气压:流化床的作用是利用气流的作用,使粉末形成一种适当的流化状态,手感类似液体的流动状态。

监测流化达到充分状态,最简单的操作是用手或棍棒搅动粉末时感觉不到阻力的存在。流化便于粉末吸入导管,在加速风的作用下,产生雾化效果,压力不足或压力过大都会造成流化不充分。

1.4 固化的技术要求

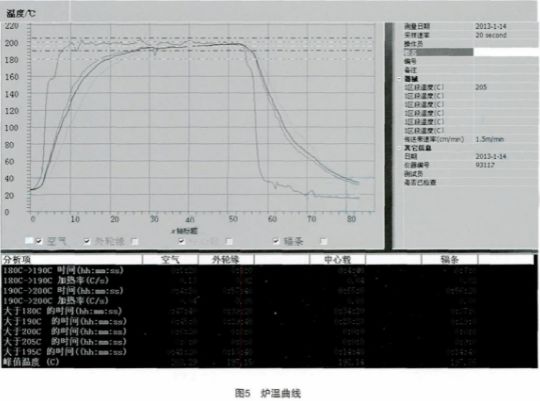

涂层的均匀固化:根据炉温曲线,工件表面上中下3点的温度曲线应落在偏差不大于10℃的范围内,如图5所示;均匀固化可以保证涂层质量稳定,涂层外观颜色光泽一致。

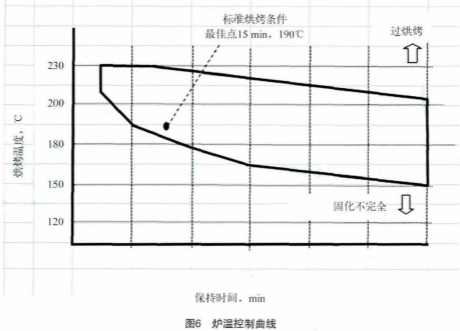

固化温度:炉温控制在固化温度范围内,如图6所示,根据粉末供应商提供的固化条件确定工艺参数。

一般粉末固化条件为:190℃×15min或200℃×10min或210℃×8min;该温度为工件温度而非空气温度,时间为工件达到所需温度后保持的时间,固化温度与时间的交点必须在曲线框内。


1.5 粉末膜厚的控制

粉末厚度与粉末质量、喷涂电压、链速、挂具的导电性、供粉气压、工件形状、工件表面温度等有关,实际生产中,是通过出粉量或供粉气压来控制,出粉量一般调节在50%~75%。

1.6 粉末返工次数的控制

返工工艺在正常固化温度和打磨外观较佳的情况下允许返工3次,超过3次的返工品必须作脱粉处理。

2、粉末涂装的常见缺陷、原因分析及预防措施

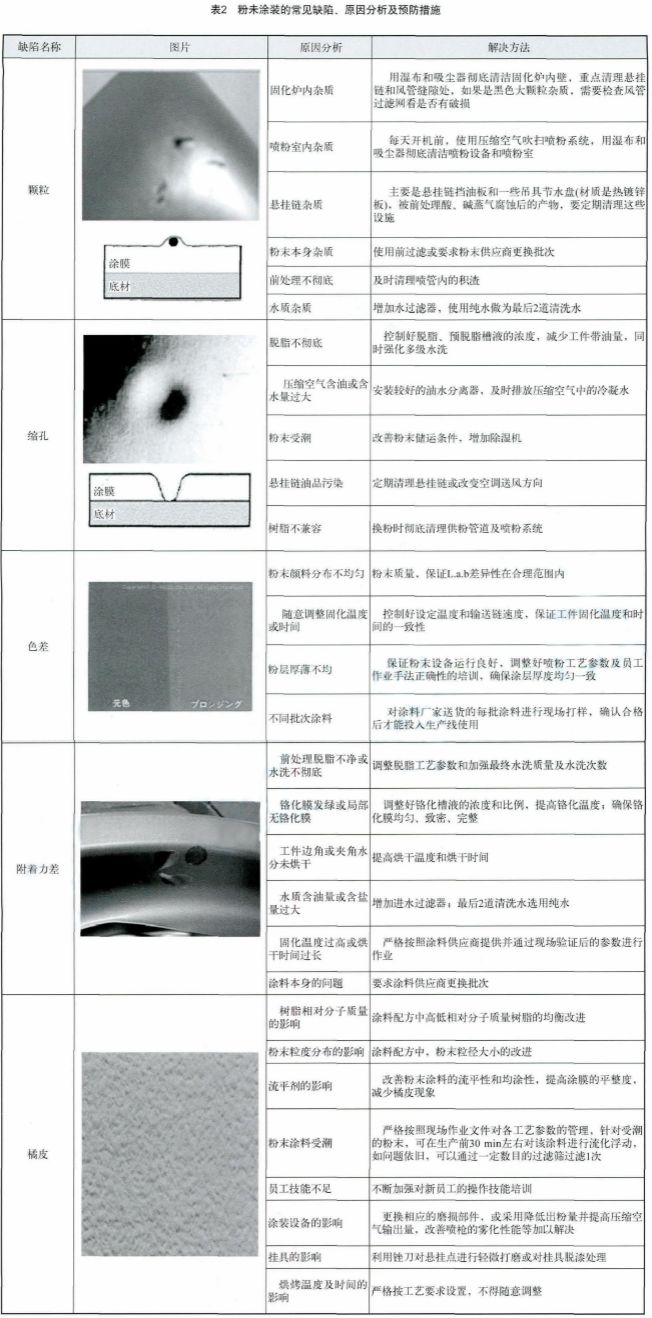

粉未涂装的常见缺陷、原因分析及预防措施如表2所示。

3、结束语

结合摩托车铝轮毂的具体情况(双面裸露及凹槽较多),根据产品结构,可以合理选择采用手工静电喷涂,手工静电喷涂+自动静电喷涂或自动静电喷涂的方式涂装,目的是提高产品合格率和劳动效率。

而粉末涂装又是一个实践性很强的工作,是边实践、边体会、边总结,不断提高的过程,在实际工作中,要注意不断总结和积累经验。

来源:浙江万丰摩轮有限公司
